LS3/5[a] Clone

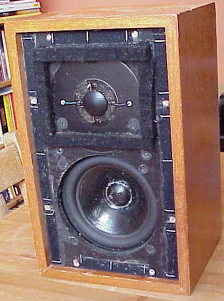

Eigentlich wurde der legendaere Studiomonitor der damals von der BBC in Auftrag gegeben, mit KEF Chassis des Typs B110 A und T27 A bestueckt.
Davon gab es mehrere Serien, wie SP1003 oder SP1032. Hatten alle merkwuerdige Weichen mit 11R bzw. 15R.

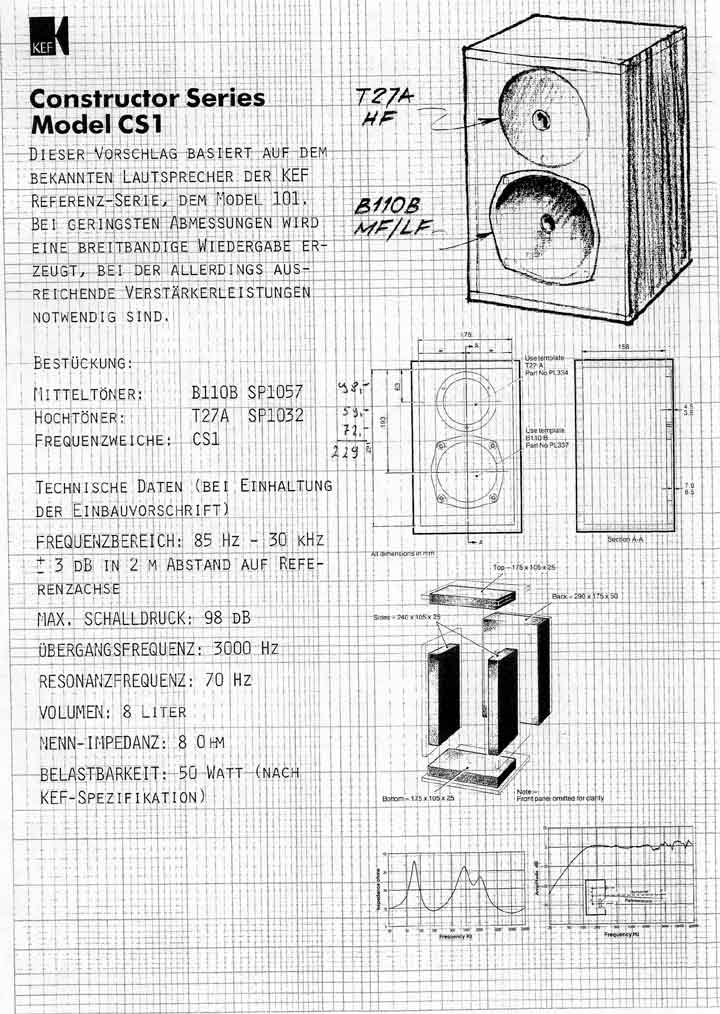

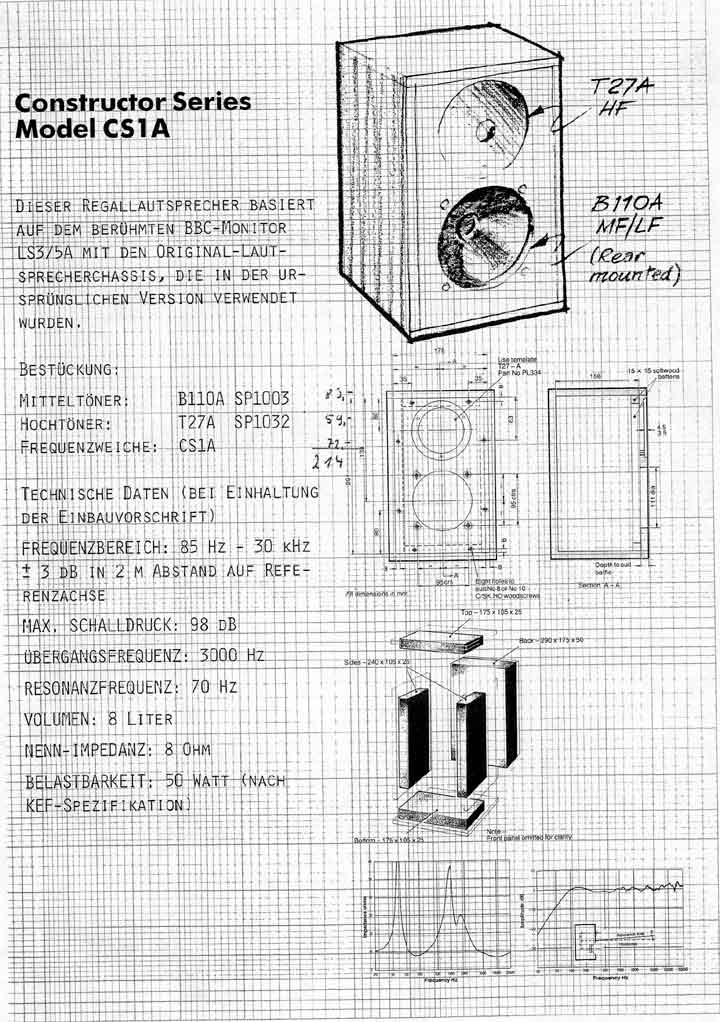

Spaeter wurden die Constructor Series seitens KEF mit den Folgemodellen eingefuehrt; diesmal mit "normale" Weichenbauteilen und Werte.

courtesy of www.ls35a.com

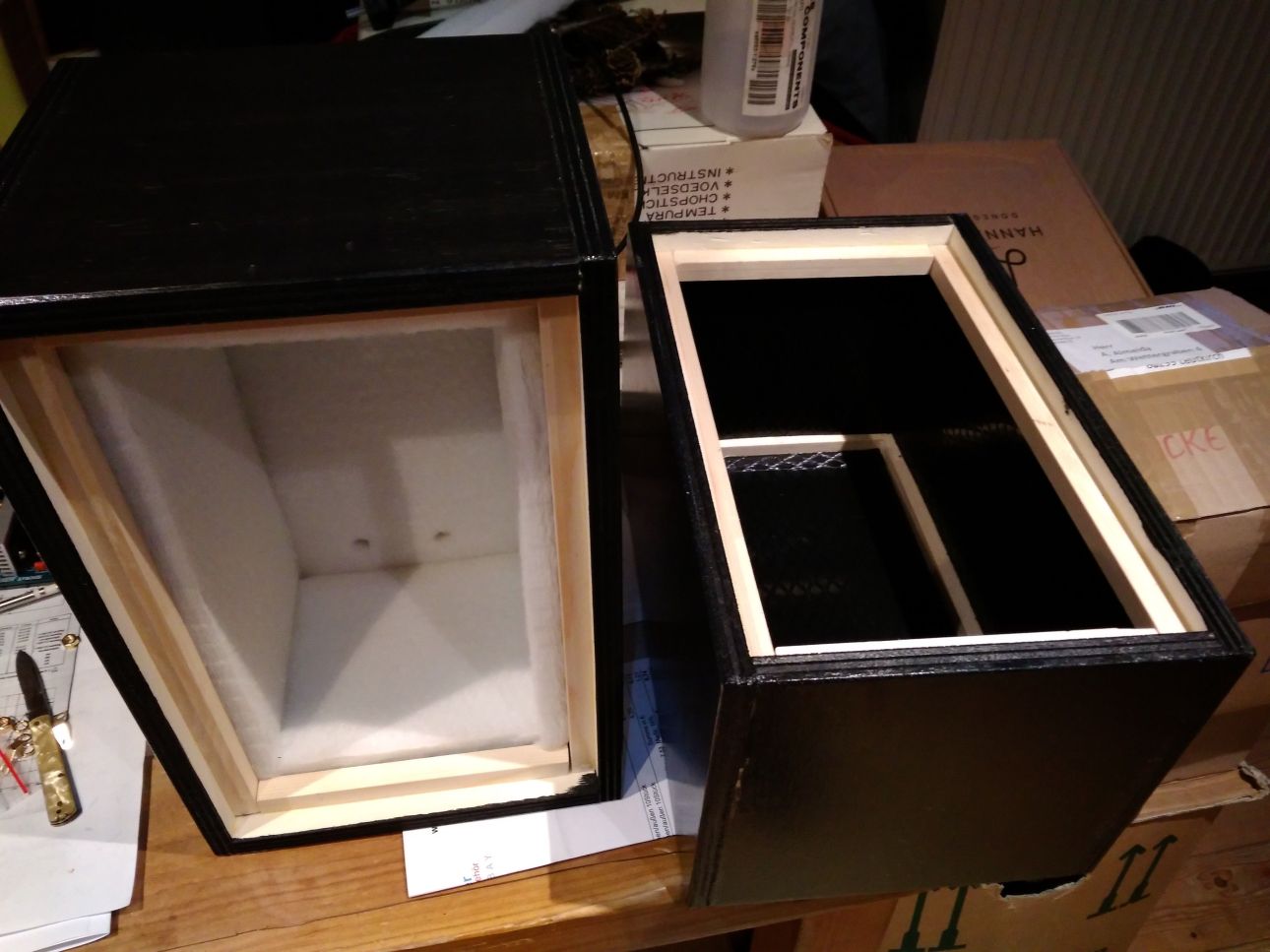

Da ich besagte Chassis des Typs B aus der MiniTL hatte, die eh gemaess CS1 bestueckt hatte, fiel die Entscheidung nicht schwer. Da gerade bei Hobby-Hifi (06/2020) die Neu-Auflage fuer Aufsehen sorgte, wurde kurzerhand der Aufbau in 12mm Sperrholz (wie damals) und neuartigen bitumex und bondum800 in Originalgroesse umgesetzt. Auf die olle umlaufende Kante samt Bespannung habe ich verzichtet.

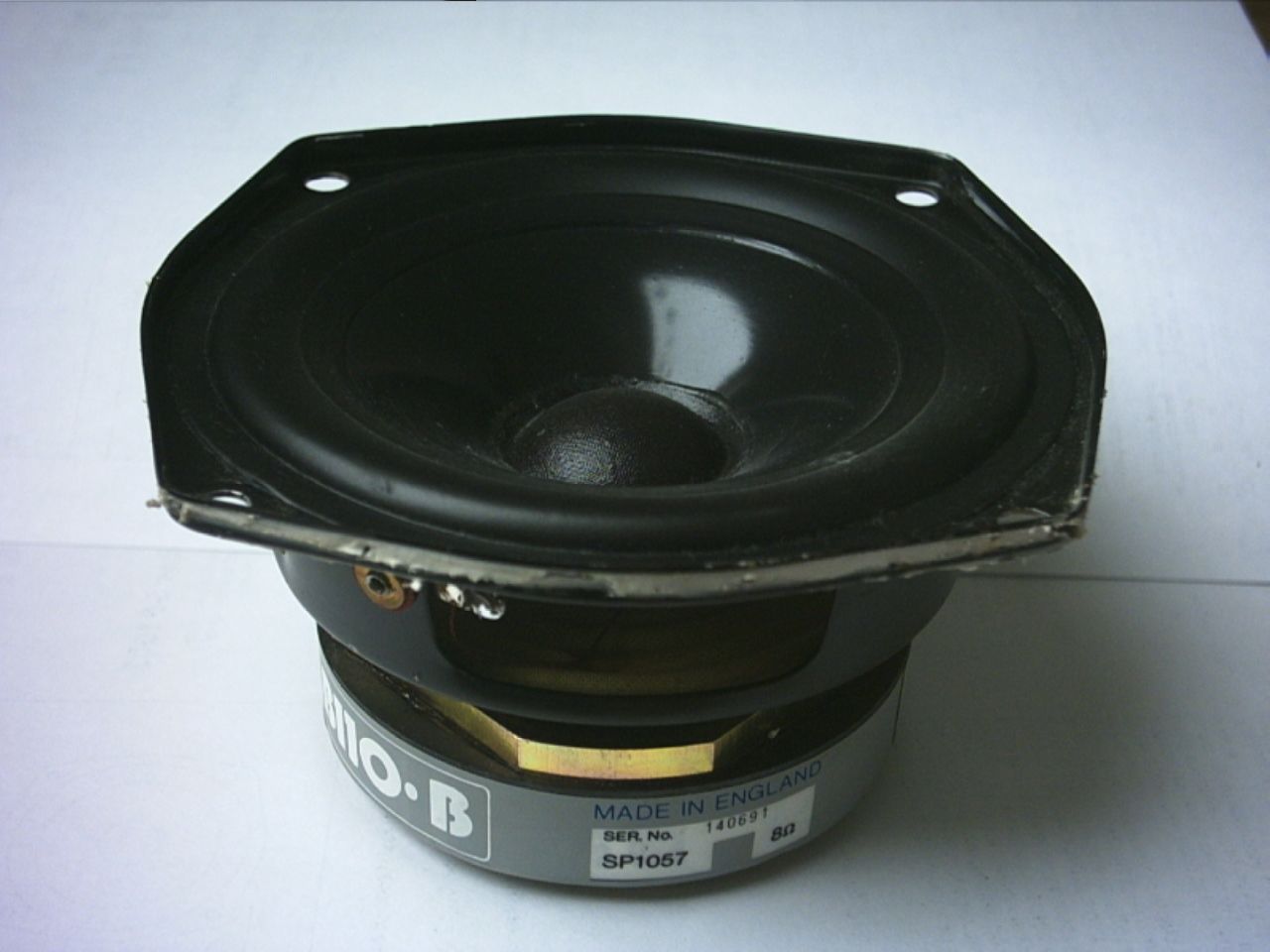

SP1057 Impedanz: 8 Ohm Schalldruck: 1W/1m: 86dB Belastbarkeit: 80 W Resonanz/Luft: 37 Hz Uebertragungsbereich: 55 Hz - 3,5kHz Membran: Bextrene Magnet: 1,0 Tesla Gesamtdurchmesser:13cm Qms: 2,44 Qes: 0,38 Qts: 0,33 Sd: 92 qcm

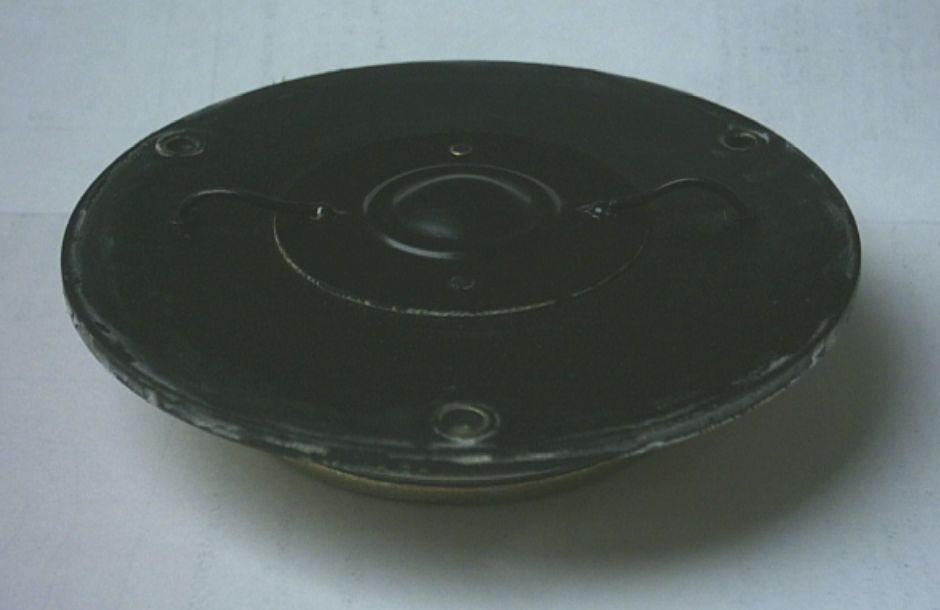

SP1032 Impedanz: 8 Ohm Schalldruck: 1W/1m: 84dB Belastbarkeit: 100 W Resonanz/Luft: 1345 Hz Uebertragungsbereich: 3500 Hz - 20kHz Membran: Melinex Magnet: 1,2 Tesla Gesamtdurchmesser:10,8cm Qms: 4,0 Qes: 1,6 Qts: 1,1 Sd: 4,5 qcm

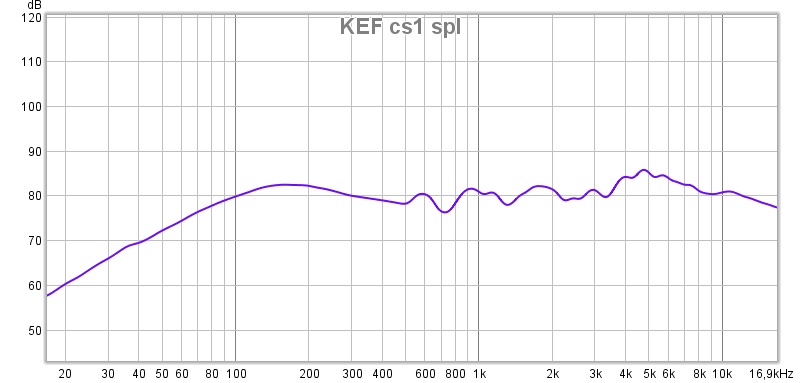

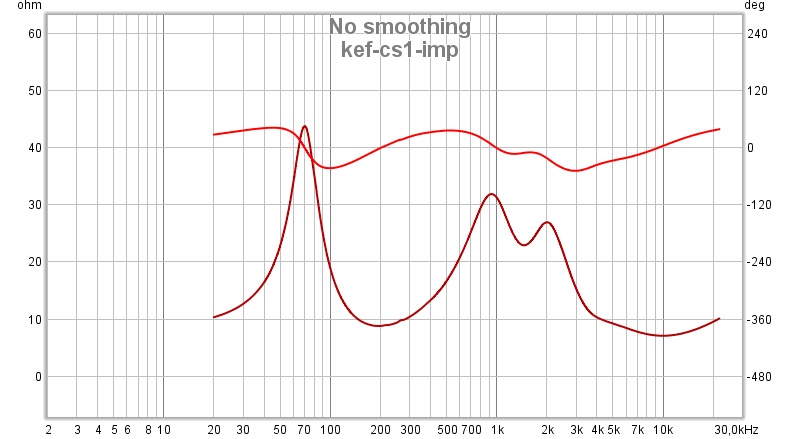

Frequenz-/Impedanzgang

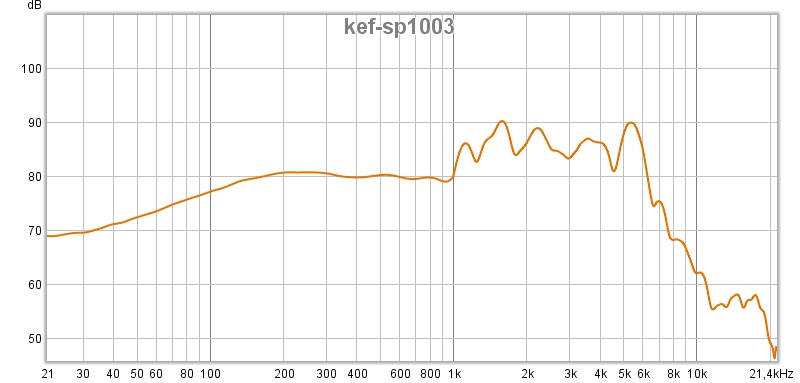

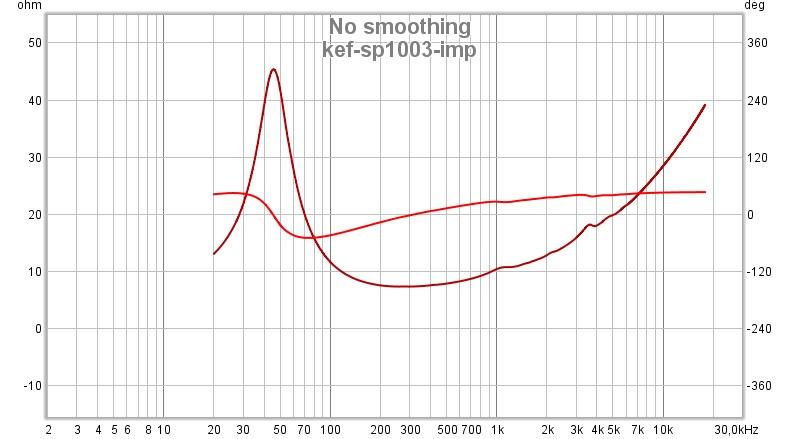

Im Vergleich dazu sieht die Messung des alten SP1003 so aus (der Verlauf bei niedrigen Freq. ist aufgrund der Messraeumlichkeit nicht so streng zu sehen):
