Sipe nach D'Appolito

Die SIPE Chassis, ein italienischer Hersteller, wurden damals von Klang&Ton (04/1992) in die TL80, einer Transmissionline, eingebaut. Die Schaumstoff-Sicken haben leider nicht lange gehalten. Seitdem lagen die Chassis in der Ecke, bis die Reparaturangebote und -preise gestimmt haben. Mittlerweile stimmen diese, so dass ich die eigentlich einfache Sicken-Reparatur guenstig selbst durchgefuehrt habe.

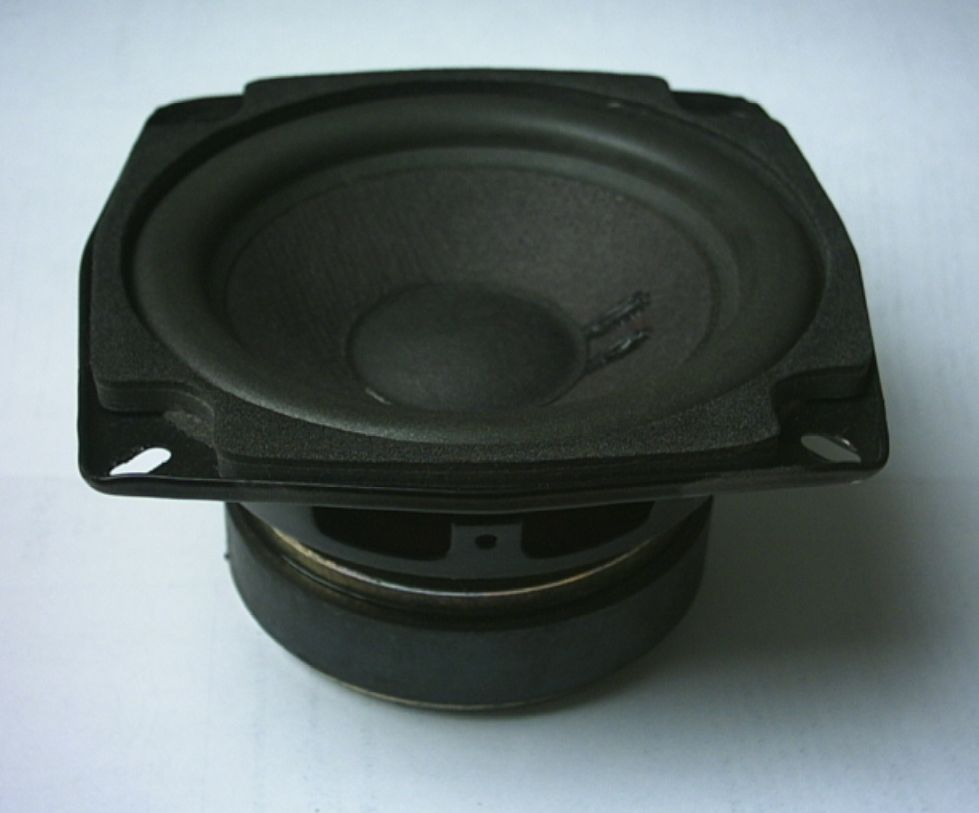

Impedanz: 8 Ohm
Schalldruck: 1W/1m: 88dB
Belastbarkeit: 40 W
Resonanz/Luft: 45 Hz
Uebertragungsbereich:
50 Hz - 2kHz
Gesamtdurchmesser: 13,1cm
Qms: 2,55
Qes: 0,37
Qts: 0,32
Sd: 85 qcm

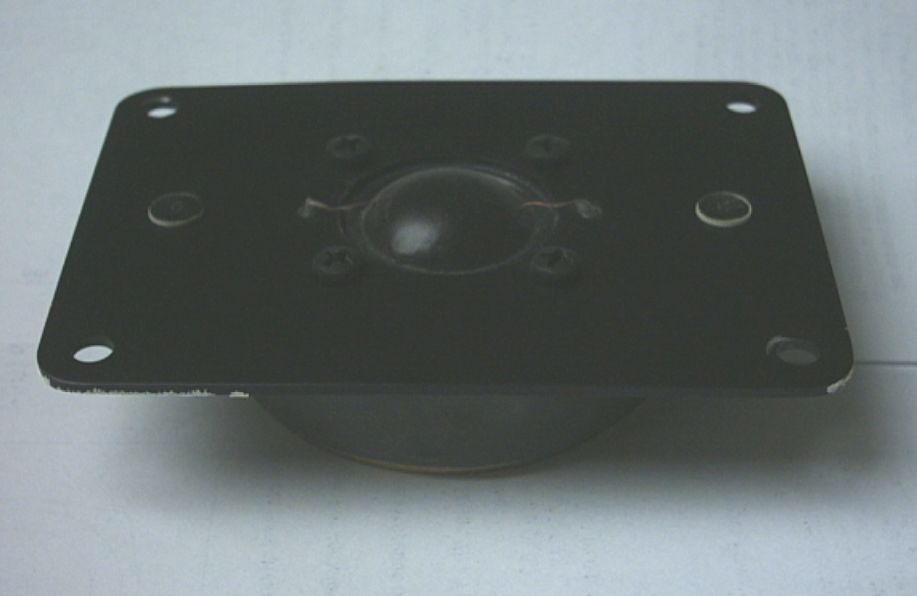

Impedanz: 8 Ohm
Schalldruck: 1W/1m: 88dB
Belastbarkeit: 40 W
Resonanz/Luft: 1000 Hz
Uebertragungsbereich:
1500 Hz - 20kHz
Gesamtdurchmesser: 8,5cm
Qms: 6,3
Qes: 1,6
Qts: 1,3
Sd: 5 qcm

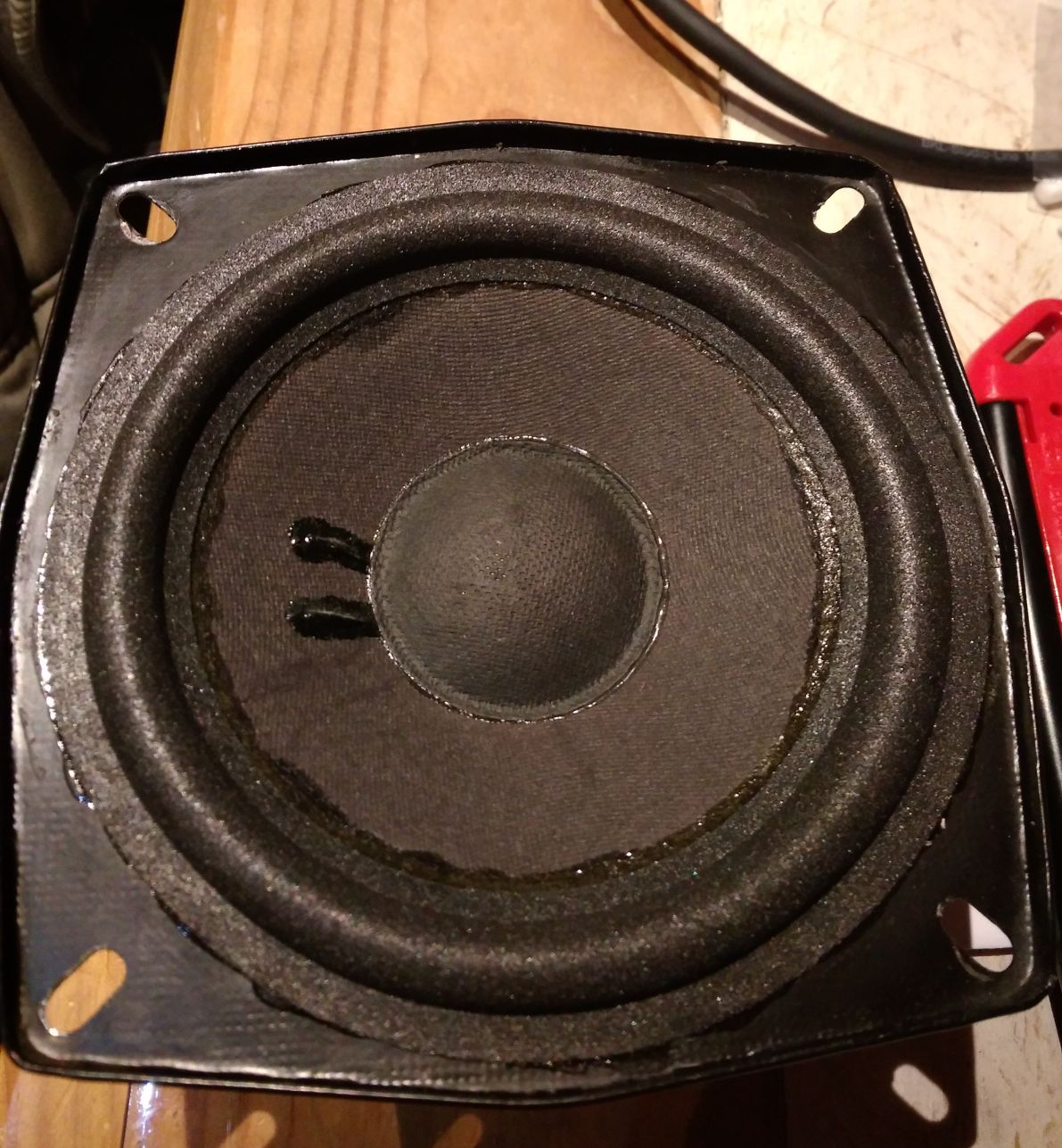

Man erkennt zwar noch den Rand der dickfluessigen Klebepampe, aber das ist ein rein optisches Problem. Die Sicke haelt.

Obige Werte des Tieftoeners liegen aufgrund der neuen Sicke etwas hoeher, naemlich bei etwa fs=59Hz.

Da ich seinerzeit mit der dumpfen Basswidergabe nicht wirklich zufrieden war, hatte ich aufgrund der Anzahl der Chassis bereits an d'Appolito gedacht.
Noch mit Lasip6 habe ich eine d'Appolito Anordnung mit 2 Bassreflex-Kammern à 7,5L mit einer BR-Rohrlaenge von ca. 14cm (HT-Rohr D=4cm) simuliert.

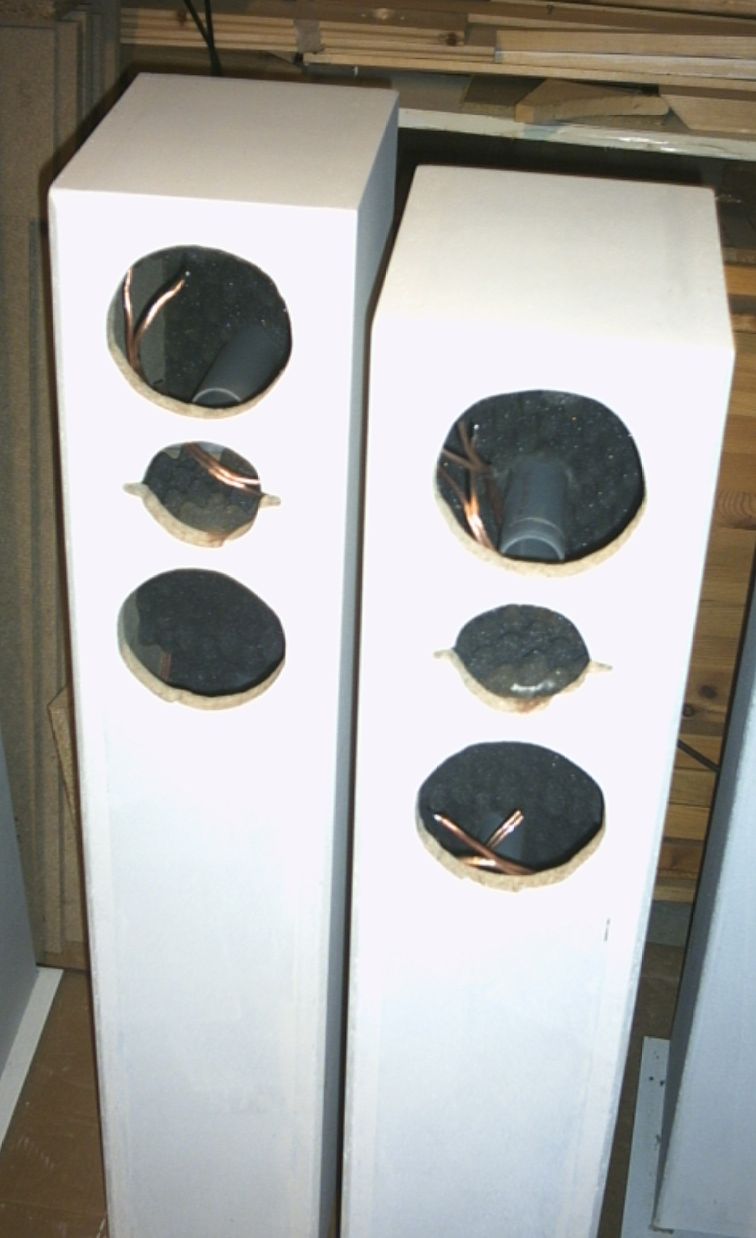

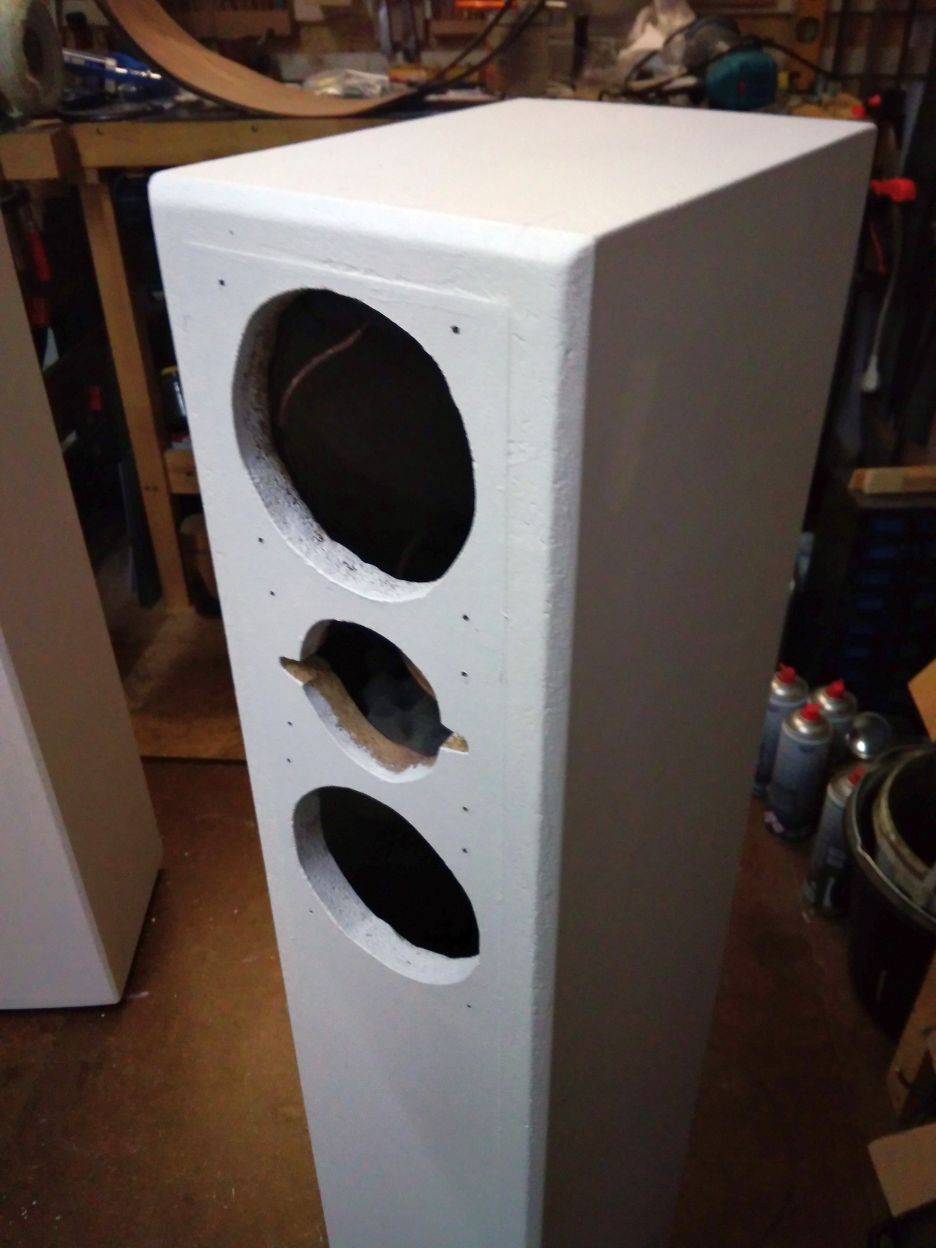

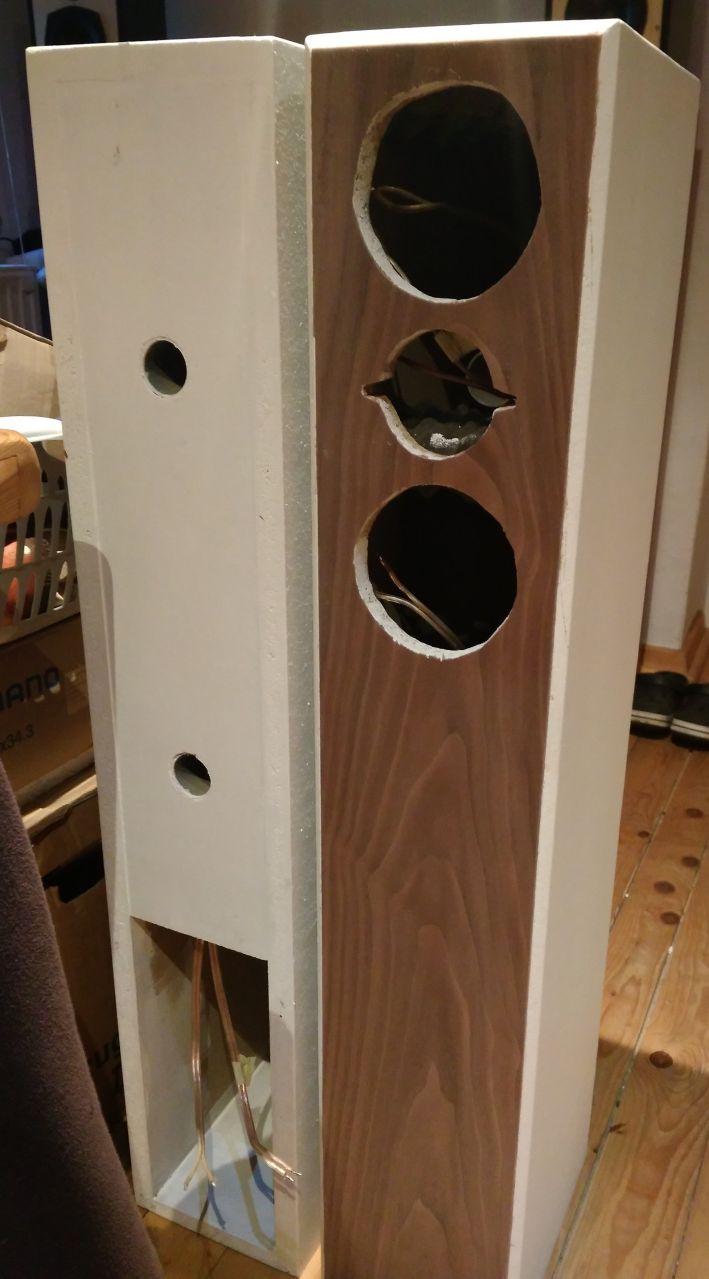

Auf Ohrhoehe (sitzend) angepasst kam dieses Gehaeuse dabei raus (100x25x18)cm:

Der untere Bereich ist quasi nur der Sockel, fuer Weiche und Anschlusse. Das Innere wurde mit akustik Noppenschaumstoff (hatte ich halt da) bekleidet. Den Rest mit Polyesterwatte/-vlies jeweils 2 Haelften pro Kammer locker befuellt.

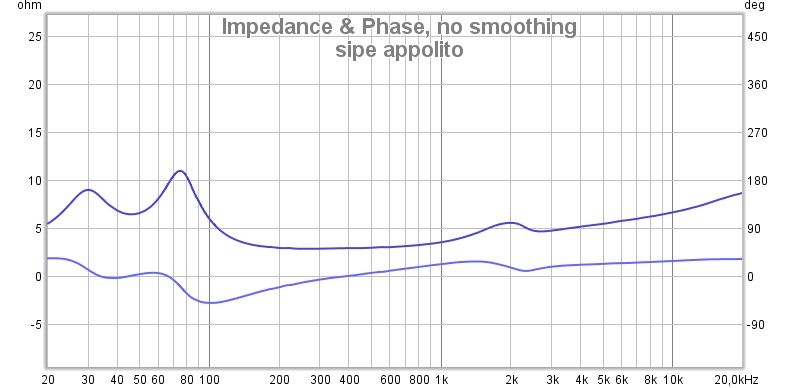

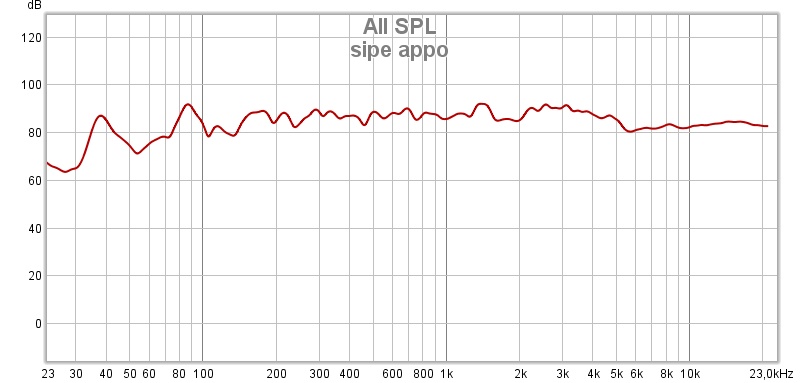

Frequenz-/Impedanzgang

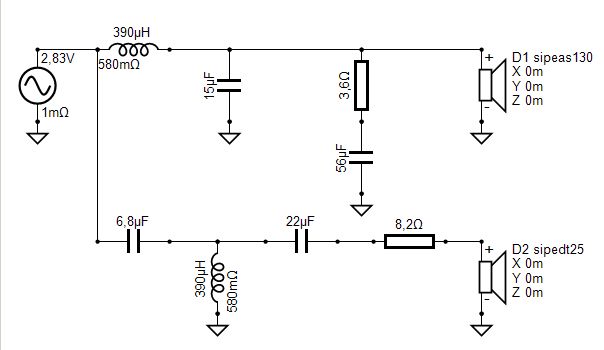

Weiche

Die Nahfeldmessung haette ich wohl besser zusammenfuehren koennen, da waeren die beiden Hoecker nicht auffaellig - egal, d'Appolito funktioniert.
Die Weiche wurde mit der Paarung der TT-Chassis simuliert, auch wenn das so nicht dargestellt ist. Praktischerweise beide Luftspulen bei 0,39mH belassen koennen; Hauptschwierigkeit war es die Ueberhoehung der TT bei ca. 1,5kHz aufgrund der Membranresonanz zu neutralisieren. Trennfrequenz bei 2kHz. Der Hochtoener durfte zudem etwas zurueckhaltender werden, dazu ein Filter 3.Ordnung samt Vorwiderstand.

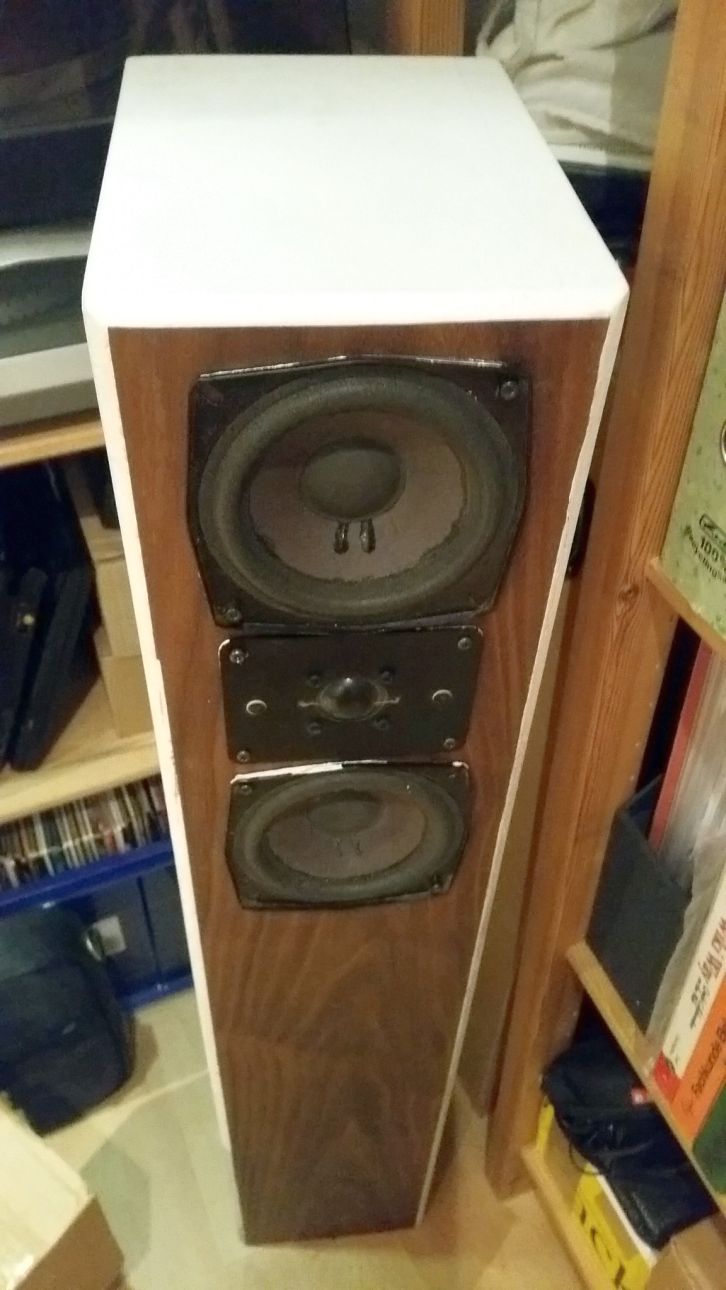

Da fehlt nun das Finish, derzeit ja nur mit der Grundierung lackiert. tbc
