CT 218 bassreflex

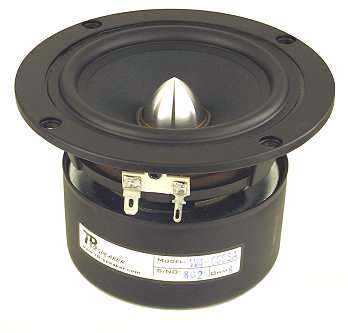

Ein System aus Klang&Ton (05/2005) mit dem Breitbaender TB W4-655SA. Den W4-655 hatte ich fuer andere Projekte im Einsatz, die mir klanglich allerdings ueberhaupt nicht gefallen hatten - kurzerhand das Chassis weiterverwendet.

Urspruenglich war obiger Bauplan fuer ein geschlossenes System gedacht, so mehr als Satellitensystem(?). Egal, jedenfalls hat M. Uibel diesen im hifi-Forum als Bassreflex modifiziert. Und ja, es lohnt sich. Leider gibt es den W4-655SA so nicht mehr. Der Nachfolger hat etwas andere TSP-Werte, vermutlich wird das aber auch noch mit anderen Weichewerte funktionieren.



aus www.uibel.net

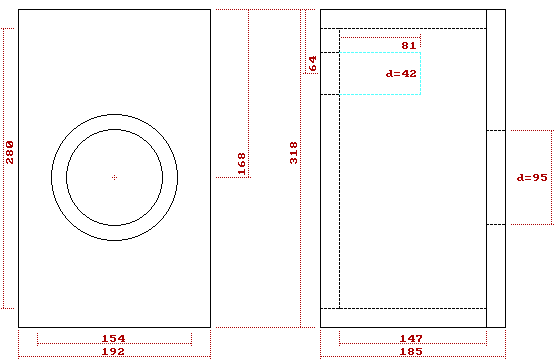

Daran denken, dass obiger Bauplan um die Aussparungen fuer Chassis und BR-Rohr angepasst werden muss.

Der LS wurde innerhalb der Familie verschenkt, kann es aktuell nicht akustisch vermessen...


Impedanz
: 8 Ohm
Schalldruck: 1W/1m: 89dB
Belastbarkeit: 40 W
Resonanz/Luft: 77 Hz
Uebertragungsbereich:
70Hz-14kHz
Gesamtdurchmesser: 12,5cm
Qms: 4,43
Qes: 0,48
Qts: 0,43
Sd: 57 qcm
Vas: 4,3L
Xmax: 3mm
