IBM L40SX (8543)


Allgemeine Beschreibung:

Beschreibung
Inhalt
Prozessor (MHz) 386SX 20-MHz
Bus Architektur ISA
Arbeitsspeicher (standard) 2 MB
Arbeitsspeicher (maximal) 18 MB, PS/2-SIMM
Video LCD - VGA (WDC90Cxx)
Disketten-LW 3,5"
Festplatte IDE 2,5"  bis zu 80MB

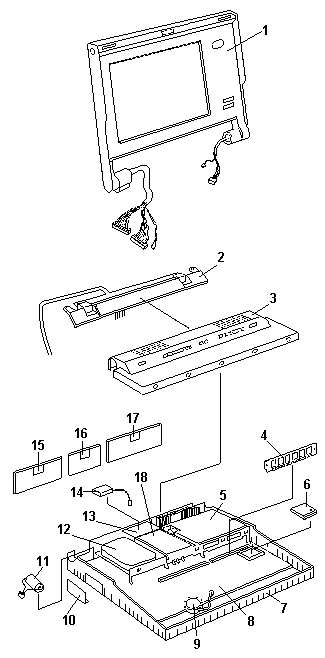

Explosionszeichnung:
exploded picture
taken from EPRM - IBM Austria
Allgemein findet man unter der IBM-EPRM Seite alle notwendigen Informationen und Treiber. Wer will kann unter Support in www.pc.ibm.com suchen; ich persönlich bevorzuge die kanadische IBM-homepage.


Referenzdiskette:
rfl40103.exe Version 1.03

Diagnosediskette:
40sxdiag.tg0 Version 1.02

Handbuch:
tpvol1.pdf oder unter diesem Mirror


Aufrüstung/Erweiterungen

Wer zuviel Geld hat, kann direkt beim IBM noch Ersatzteile für den L40SX bekommen.

Den Arbeitsspeicher kann man relativ preisgünstig mit einem modifizierten 4MB-PS/2 SIMM mit echter Parity auf 6MB aufrüsten. IBM hat auch hier eigene Spezifikationen und die "normalen" SIMM's werden vom System nicht angenommen. Zwei 4MB SIMM's funktionieren nicht und von einer 8MB SIMM Anpassung ist mir nichts bekannt.

Einfacher geht eine Aufrüstung der Festplatte; allgemein werden hier von IBM Festplatten bis zu 80MB installiert, was heutzutage äußerst knapp ist. Da es sich um eine IDE Schnittstelle handelt, kann man relativ günstig eine 2,5" Festplatte nachrüsten; man sollte aber die 540MB BIOS-Einschränkung und den HD-Stecker beachten.

Am ehesten passen die Festplatten von IBM, die z.T. über den gleichen Miniaturstecker verfügen.

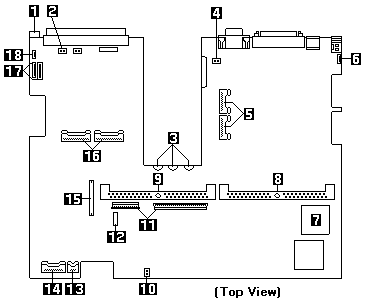

Mainboard:

  1. Suspend/Resume Switch
  2. Backup Battery Connector
  3. Battery Contacts
  4. Standby-Battery Connector
  5. Diskette-Drive Connectors
  6. Display Power Connector
  7. Math Coprocessor Connector
  8. Memory-Module Connector 1
  9. Memory-Module Connector 2
10. Speaker Connector
11. Keyboard Connectors
12. Password-Override Connector
13. Switch-Assembly Connector
14. System-Status Display Connector
15. Option Connector
16. Hard-Disk Drive Connectors
17. Display Signal Connectors
18. Suspend/Resume Switch Connector
mainboard
taken from EPRM - IBM Austria
